HX-1151HP高靜壓差壓變送器是一種適用于石化和電站高壓裝置的差壓變送器，由于其耐壓高達32MPa，并可承受單向過載壓力而不被損壞,因此能可靠地用于高壓系統的差壓測量。
通用技術性能和參數
輸出信號：4～20MA.DC二線制（模擬）
二線制4～20mA直流信號上疊加數字信號，由用戶選擇線性或開方輸出。（智能）
供電電源：12～45V.DC(詳見負載特性圖)

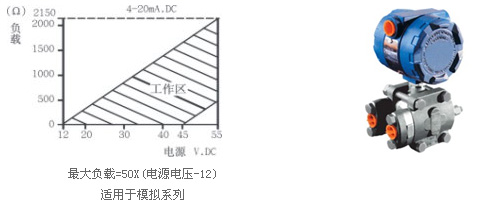

負載特性：
電源影響：<0.005%/V
負載影響：電源穩定時，無負載影響。
測量精度：調校量程的±0.2%，±0.25%，±0.5%
測量精度：（標配精度為±0.5%，若選擇其他精度請?jiān)谟嗀涍x型時注明。）
遷移特性：最大正遷移量500%
測量精度：最大負遷移量600%
注：① 負遷移量的絕對值，不大于一個工程大氣壓。
注：② 遷移后的上限或下限絕對值，均不應超過最大測量范圍的上限值。
注：③ 差壓流量變送器遷移會破壞開方特性，故不能進行遷移。
注：④ 絕對壓力變送器不能進行負遷移。
阻 尼：通常可在0.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
工作環境：環境溫度 -29～75℃（數字/智能放大器）
工作環境：環境溫度 -29～65℃（帶顯示表頭）
工作環境：環境濕度 0～95%
防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
防爆類型：本安型 Exia II CT5
靜壓影響：零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：電流表 標尺長44.5mm 精度±2%
指示表(%)：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來消除。
重 量：5.4Kg（不包括附件）
HX-1151HP高靜壓差壓變送器
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
注：外形尺寸、安裝方式、引壓連接方式參見HX-1151DP差壓變送器的引壓連接方式。 |
||||||
