HX-1151DP差壓變送器主要用于測量液體、氣體或蒸汽的差壓、壓力、液位和密度，然后將其轉換成4～20mA.DC信號輸出。

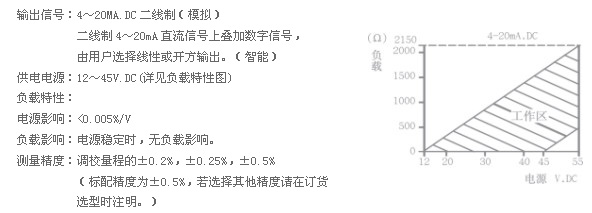

通用技術性能和參數
遷移特性：最大正遷移量500%
遷 移特性：最大負遷移量600%
注：① 負遷移量的絕對值，不大于一個工程大氣壓。
注：② 遷移后的上限或下限絕對值，均不應超過最大測量范圍的上限值。
注 ：③ 差壓流量變送器遷移會破壞開方特性，故不能進行遷移。
注 ：④ 絕對壓力變送器不能進行負遷移。
阻 尼：通常可在0.2～1.67秒之間可調，當灌充惰性液或帶遠傳裝置時，時間常數會增大。
啟動時間：<2秒，不需預熱
工作環境：環境溫度 -29～93℃（模擬放大器）
工作環境：環境溫度 -29～75℃（數字/智能放大器）
工作環境：環境溫度 -29～65℃（帶顯示表頭）
工作環境：環境濕度 0～95%
工作環境：防護特性：防護能力 IP65
防爆類型：隔爆型 Exd II BT4-6
防 爆類型：本安型 Exia II CT5
靜壓影響：DP類零位誤差：對于14MPa，±0.1%最大量程限值或±0.25%最大量程限值（量程代號為3），
防 爆類型：在管道壓力下通過調零給予校正。
防 爆類型：HP類零位誤差：±0.5%最大量程限值，對于32MPa在管道壓力下通過調零給予校正。
電磁輻射影響：0.05%最大量程值，接受輻射頻率27～500MHz，試驗場強3V/m。
指示表(%)：電流表 標尺長44.5mm 精度±2%
防 爆類型：液晶數顯 精度±0.2%
振動影響：任何方向200Hz振動時，±0.05%/g。
安裝位置：膜片未垂直安裝，可能產生小于0.24KPa的零點誤差，但可通過調零來消除。
重 量：5.4Kg（不包括附件）

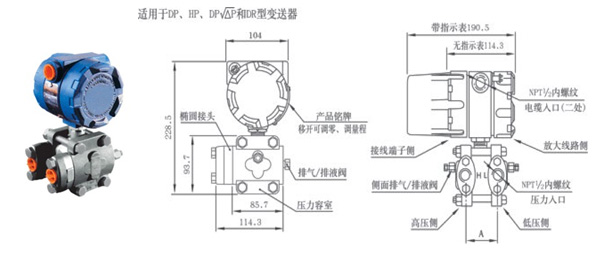

典型產品外形尺寸
安裝形式
變送器的安裝方式有三類：一是借助于多種結構的安裝支架（圖A～C ），獨立安裝于測量對象之外，適用于DP、HP、DR、DP 、GP和AP型；二是遠傳裝置固定在測量對象上，而變送器主體借助于安裝支架進行獨立安裝（圖D），適用于DP型遠傳差壓變送器和GP型遠傳壓力變送器；三是無安裝支架，變送器與測量對象聯體安裝（圖E），適用于LT和ST型液位變送器。

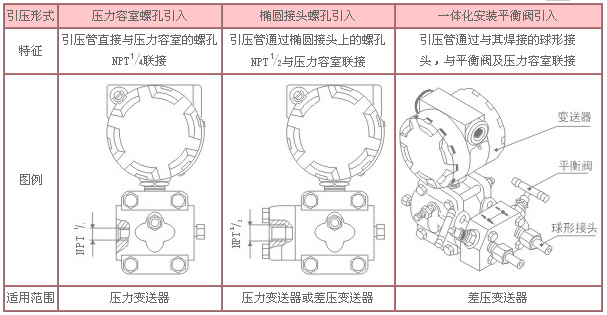

●引壓連接方式
●引壓連接方式

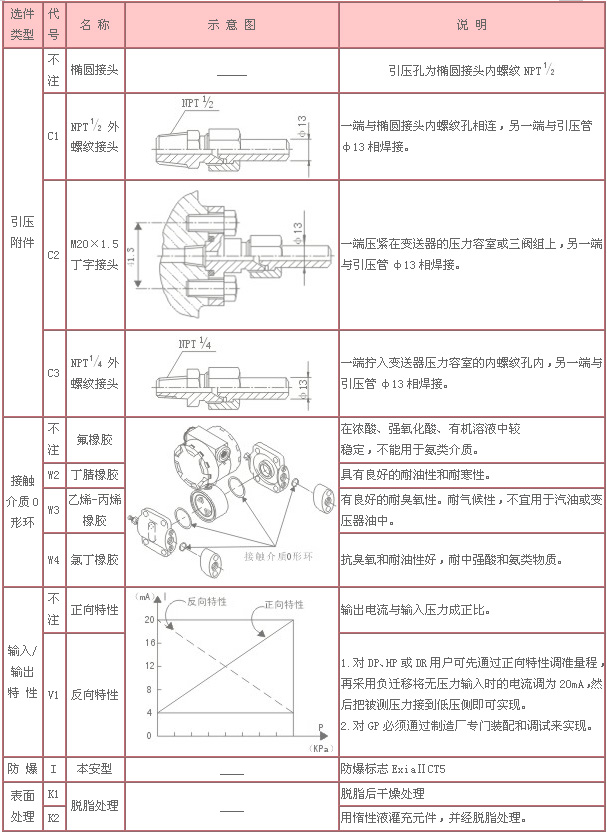

表4 引壓方式
|
HX-1151DP型差壓變送器 |
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
|
||||||
