產品特點

產品說明

1工作原理

電磁流量傳感器是使用法拉第電磁感應定律制成的，當導電液體沿丈量管在交變磁場中做與磁力線垂直方向運動時，導電液體切開磁力線發生感應電勢，在與丈量管軸線和磁力線彼此垂直的管壁上安裝了一對電極，該電極把發生的感應電勢檢出。此感應電勢與流量成正比，測出該感應電勢就可導出經過傳感器的流量。如圖（4.1）所示。此流量信號（感應電勢）輸入轉換器經放大轉換成與流量信號成正比的數字量信號，由此完成流量丈量。

2布局組成

電池供電電磁流量計由電磁流量轉換器和電磁流量傳感器兩部分組成。

 電磁流量傳感器：傳感器首要作用是把流量信號成為電信號，它又由丈量管、電極、外殼等組成。

電磁流量轉換器：轉換器的首要作用是把傳感器送來的電信號經內部處置后變?yōu)閿?shù)字量信號，由此完成流量的丈量。

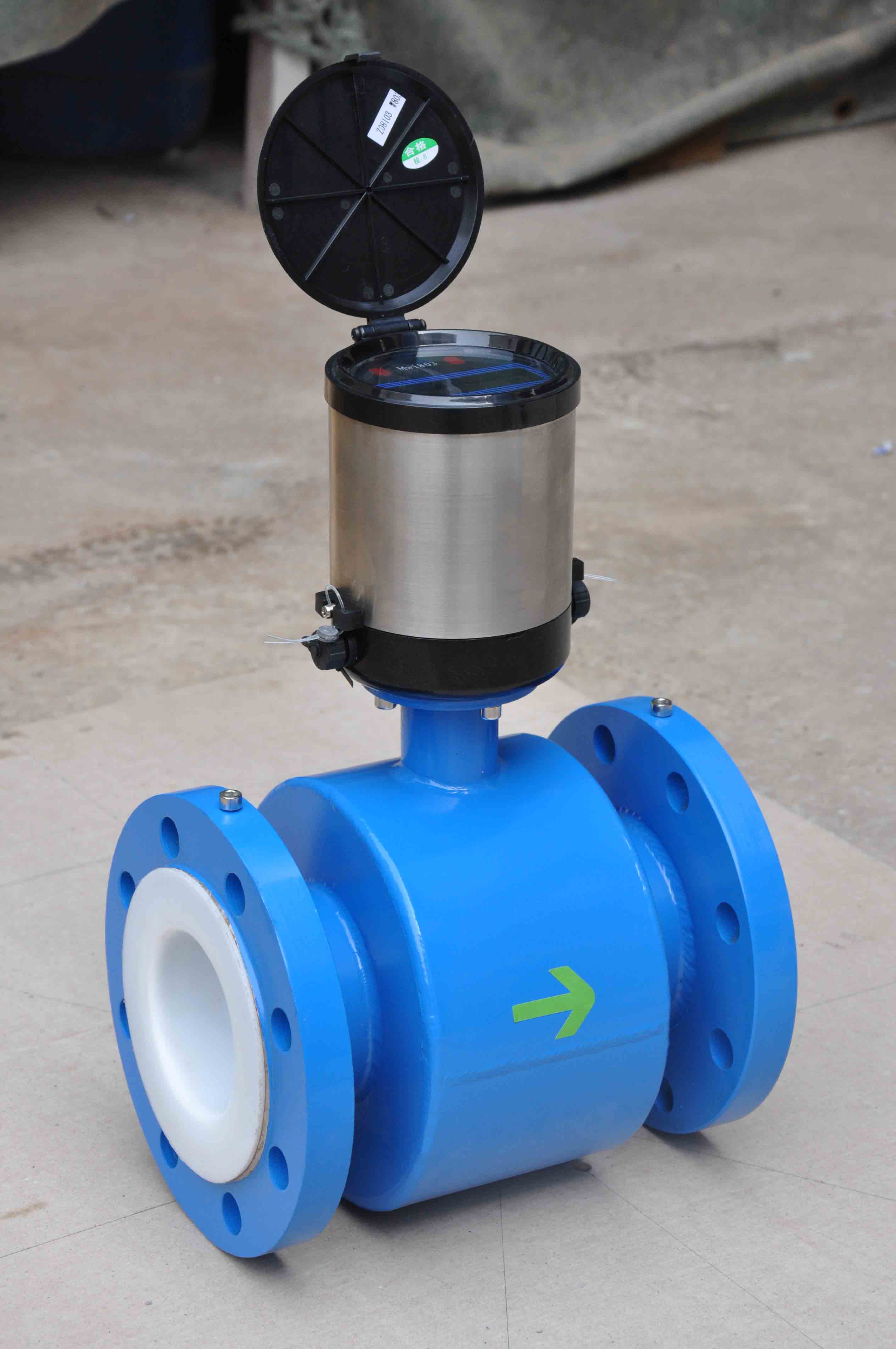

電池供電電磁流量計布局圖1轉換器 2傳感器

3功用

電池供電電磁流量計選用特別規劃的傳感器勵磁系統，和高性能鋰電池供電系統，并選用了 16位嵌入式超微功耗處置器，具有以下功用：

1、全數字量信號處置，丈量安穩、丈量精度高抗攪擾能力強

2、主動雙向流量丈量、現場瞬時流量、正反向累計總量顯現

3、自確診毛病報警

4、GSM數據無限遠傳

用戶經過強壯的GSM/GPRS遠程管理軟件系統可完成流量數據的無線遠傳，存儲等功用。

4技術指標

公稱通徑：DN10-DN1200 DN150-DN6000（可選刺進式電磁流量計）

公稱壓力：0.6～4.0Mpa（特別壓力可定制）

精 確 度：±0.2%、±0.5%

丈量規模：0.02～8m/s

丈量介質（電導率）：>20μs/cm

介質溫度：-20℃～180℃

環境溫度：-10℃～160℃

環境濕度：≤95%（相對濕度）

供電辦法：3.6V/DC內置鋰電池供電，接連作業時間5-10年 （3.6V、12V）

電極資料：316L不銹鋼，HC、HB、鈦、鉭、鉑、銥合金

襯里資料：氯丁橡膠、聚氨脂橡膠、PTFE、F46、PFA

連接辦法：法蘭式、刺進式、夾持式（可選）

布局形式：一體型、分體型 （可選）

防護等級：IP68 、IP65（可選）

顯現辦法：LCD大屏幕液晶顯現瞬時流量、流速、（壓力），正、反向累積總量以及報警提示符

輸出信號：脈沖輸出0.0001-10，頻率輸出1-1000HZ恣意設置（無源光耦輸出）

通訊辦法：GSM/GPRS無線數據遠傳（短信形式數據包）
