HX-LDW污水流量計

所屬分類：污水流量計
瀏覽次數：510次
發布日期：2012/9/13 17:09:02

我要詢價

產品概述

一、產品說明：

污水流量計由電磁流量傳感器和轉換器配套組成，用以測量管道內各種導電流體或液固二相介質的體積流量。它廣泛應用于化工、冶金、造紙、水利、印染、石油、煤炭等工業領域中，用來測量污水導電液體介質的體積流量。

二、主要特點

1．流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。
2．測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。
3．由于感應電壓信號是在整個充滿磁場的中間中形成的，是管道載面上的平均值因此傳感器所需的直管段較短，長度為5倍的管道直徑。
4．多種電極及內襯材料，可滿足耐腐蝕、耐磨損的要求。
5．HXLDE轉換器采用國際先進的單片機和表面貼裝技術，性能可靠、精度高、功耗低、零點穩定、參數設定方便，點擊中文顯示LCD，顯示累積流量，瞬時流量、流速、流量百分比等。
6．雙向測量系統，可測正向流量，反向流量，采用特殊的生產工藝和優質材料，確保產品的性能在長時間內保持穩定。

三、技術指標

1．公稱壓力：普通型 DN(4～80)—4.0MPa；DN（100～150）—1.6MPa；
DN（200～1000）—1.0MPa；DN(1100～2000) —0.6MPa。
高壓型 DN（4～80）—6.3MPa，10 Mpa，16 MPa，25 MPa，32 MPa；
DN（100～150）—2.5 MPa，4.0 MPa，6.3 MPa，10 MPa，16 MPa；
DN（200～600）—1.6 MPa，2.5 MPa，4.0 MPa；
DN（700～1000）—1.6 MPa，2.5 MPa；
DN（1100～2000）—1.0 MPa，1.6MPa。
2．準確度等級：0.2、0.5（示值誤差）
3．流速范圍：（0.1～15）m/s
4．流體電導率：≥5uS/cm
5．防護等級： IP65（防噴水型）、IP68（潛水型）
6．流體溫度：（-30～+180）℃
7．工作環境：（-25～+55）℃，5%～95%RH
8．連接方式：法蘭連接（GB9119—1988）或ANSI標準
9．輸出信號：（0～1）kHz、（4～20）mA或（0～10）mA
10．供電電源： 220VAC、50Hz或24VDC。

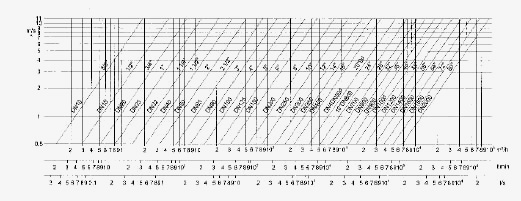

四、流量計內徑、流速與流量關系曲線圖

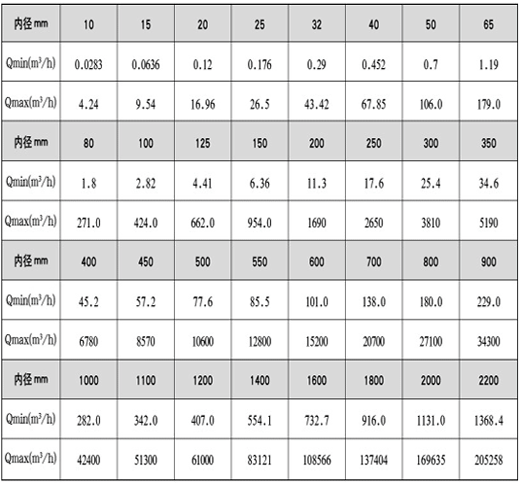

五、流量范圍表

DN6-20 DN25-2000

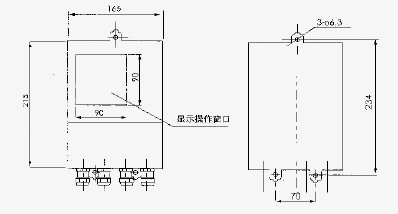

七、分體式流量計外觀及轉換器

八、安裝位置注意事項

污水流量計安裝時測量電極的軸線必須近似于水平方向，測量管道內應充滿液體。流量計的前方最少要有5D（D為流量計內徑）長度的直管段，后方最少要有3D長度的直管段，流體的流動方向和流量計的箭頭方向一致。管道內如有真空會損壞流量計的內襯，需特別注意。流量計附近應無強電磁場，并有充裕的空間，以便安裝和維護。若測量管道有振動，在流量計的兩邊應有固定的支座。測量不同介質的混合液體時混合點與流量計之間的距離最少要有30D（D為流量計內徑）長度。為方便今后流量計的清洗和維護，應安裝旁通管道。安裝聚四氟乙烯內襯的流量計時，連接兩個法蘭的螺栓應注意均勻擰緊，否則容易壓壞聚四氟乙烯內襯，最好用力矩扳手。

九、型號選擇

規 格代碼

說明

企標

江蘇華夏儀表

儀表種類

LDW

普通型污水流量計

LDE

智能型污水流量計

通徑代碼

XXX

例：100表示DN100 若通徑后接I表示插入式

電極形式

標準固定式

刮刀式

可拆卸更換式

電極材料

不銹鋼

鉑

哈氏B（HB）

鉭Ta

鈦 Ti

哈氏C (HC)

內襯材料

氯丁橡膠

聚氨酯橡膠

F46

F40

PPS

額定壓力

4.0

DN10-80

1.6

DN100-150

1.0

DN200-1000

0.6

DN1100-2000

0.25

DN2200

工作溫度

＜80℃

＜180℃

接地環

無接地環

有接地環

防護等級

IP65

IP68

轉換器形式

一體式

分體式

通訊

無

RS485

Hart

PA總線

FF總線

外殼材料

碳鋼

不銹鋼

表體法蘭

碳鋼

不銹鋼

安裝配對法蘭

不帶

帶

供電電源

220V

24V

電磁供電

儀表量程

XXX

例：（100）表示最大量程100m3/h
