HX-550有紙記錄儀

所屬分類：有紙記錄儀
瀏覽次數：578次
發布日期：2013/4/26 10:04:02

我要詢價

產品概述

HX550-有紙記錄儀是2005年新推出的新型的HX550-有紙記錄儀，同時在測量，運算，顯示，打印等功能上有了很大的提高，更為突出的是新增加了網絡功能，可以很方便的實現網絡的連接。

HX550-智能有紙記錄儀以獨特的熱打印記錄方式和微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便于操作?？蛇B續記錄和數字打印。

HX550-智能有紙記錄儀的每個通道均可直接選擇接收多種熱電偶、熱電阻、電壓和電流信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通道號印在各通道的軌跡旁?？赏ㄟ^(guò)鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，并對所設參數加以保護。

HX550-智能有紙記錄儀可以記錄溫度，濕度，流量，壓力，電流，電壓等各種記錄數據，實現曲線圖打印和數字打印.

HX550-智能有紙記錄儀廣泛應用于醫藥、石油、化工、冶金、電力等行業及科研單位。

二、主要性能及技術指標

1．輸入通道: ·單點 雙點 三點 四點 五點 六點 八點
·每個通道的測量信號種類可由用戶自己設定

也可在定貨時注明。[由廠方為用戶設定好]

2．通道隔離: ·輸入通道之間相互隔離，無干擾。

3．顯示功能: ·測量值的定點或巡回顯示

·設定參數顯示[在設定狀態下]

·報警提示符及提示燈

·時間顯示[在所有輸入信號全部關閉情況下]

4．記錄功能: ·采用進口固定式熱敏頭，無筆墨消耗，無筆位

誤差，抗震動

·在100mm范圍內有800個熱印點

·對測量值進行趨勢記錄和數字記錄

·在記錄曲線同時打印標尺刻度及每個通道標記

·每隔100mm打印一次刻度值、當前時間和走紙速度

5．實時時間: ·由鍵盤設定當前日期和時間

·即使掉電,也不影響正常計時

6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。

7．標度變換功能: 對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。

8．輸入信號種類及測量范圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。

表一

信號種類		量程代碼	測量范圍
電流	mA	01	0～10mA
	mA	02	4～20mA
	mA開方	03	4～20mA開方
電壓	mV	11	0～20mV
	mV	12	0～50mV
	mV	13	0～100mV
	V	14	0～5V
	V	15	1～5V
	V開方	16	1～5V開方
熱電阻	Pt100	21	-50.0～550.0 °C
	Cu100	22	-50.0～150.0 °C
	Cu50	23	-50.0～150.0 °C
遠傳壓力電阻		24	0～400Ω
熱電偶	T	31	0.0～400.0 °C
	E	32	0～1000 °C
	K	33	0～1300 °C
	S	34	0～1750 °C
	B	35	500～1800 °C
關閉通道		00	該通道關閉

9．走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。

10．報警功能:

·提供六組繼電器接點輸出，由用戶任意組合使用

·每個通道報警均可選擇上限、下限、差值上限、差值下限

·每個通道的報警回差可設定，繼電器動作時有指示燈提示

·繼電器觸點容量：24VDC, 3A； 220VAC, 3A

11．通訊：可提供RS232C或RS485通訊接口

【此項為擴展功能,定貨時須注明】

12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出

【此項為擴展功能,定貨時須注明】

13．采樣周期: 0.6S

14．?dāng)?shù)字顯示及報警精度: ±0.2%F?S

15．趨勢記錄精度: ±0.2% 「兩幅」

16．?dāng)?shù)字記錄精度: ±0.2%F?S

17．輸入阻抗: 大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗

18．功率消耗: 不大于30W

19．正常工作環境: 溫度范圍：0～50°C 濕度范圍：10～85 % R?H

20．電源電壓: 220 V; 50 Hz

21．外形尺寸: 144 ′ 144 ′ 200 mm

22．開孔尺寸: 138⁺¹ ′ 138^{+1 mm}

產品展示

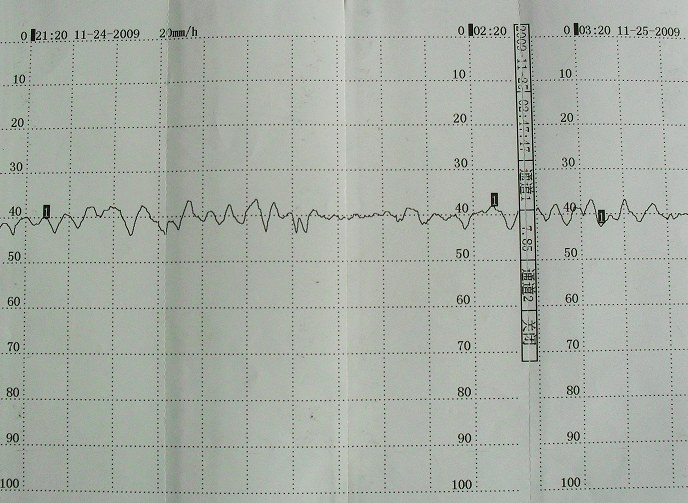

曲線展示

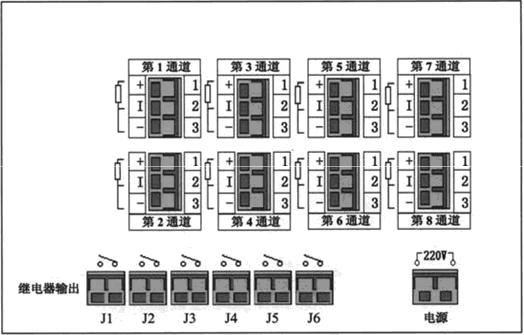

背面

產品高清圖

HX550系列—智能小長圖有紙記錄儀

選型表

型號	型譜							序號
HX	550	0 1						1路輸入
		0 2						2路輸入
		0 3						3路輸入
		0 4						4路輸入
		0 5						5路輸入
		0 6						6路輸入
		0 7						7路輸入
		0 8						8路輸入
報 警觸點			A0					無
			A1					1路報警
			A2					2路報警
			A3					3路報警
			A4					4路報警
			A5					5路報警
			A6					6路報警
通訊方式				B0				無
				B1				RS-232通訊
				B2				RS-485通訊
模擬輸出					C0			無
					C1			1路輸出
					C2			2路輸出
配電輸出						D0		無
						D1		1路配電輸出
						D2		2路配電輸出
供電方式							A	AC220V
供電方式							D	DC24V
