HX-650R是一種采用高性能32位ARM微處理器和7英寸寬屏、480×240點陣TFT真彩色液晶顯示屏的多功能無紙記錄儀。

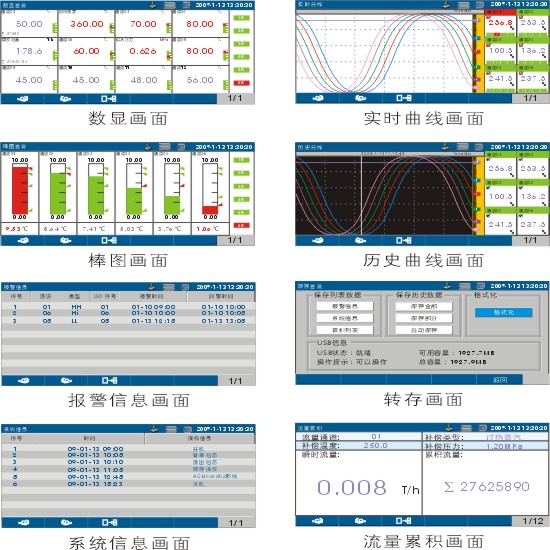

HX650R寬屏彩色記錄儀最多具有16個模擬量輸入通道、2個脈沖量輸入通道、15個報警輸出通道、4個模擬量輸出通道、6個時間比例輸出通道、4個PID控制回路及100mA配電輸出，并具有1個RS-232C通訊接口、1個隔離型RS-485通訊接口和1個U盤接口。采集的數據存儲在NAND Flash存儲器中，它能以曲線、工程量數據和百分量等多種形式顯示實時數據或追憶歷史數據，也可以將數據通過RS-232C或RS-485通訊接口遠傳
HX-650R適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
主要功能：
◆ 流量運算功能
◆ 高性能32位ARM處理器
◆ 屏幕亮度4級可調
◆ 四回路PID控制

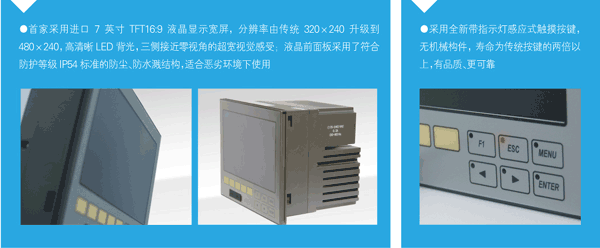

◆ 7英寸480X240點陣TFT彩色LCD
◆ 全中文操作界面
◆ 二級字庫漢字位號
◆ 支持中英文兩種語言
◆ 4路變送輸出
◆ 線性修正
◆ USB接口
◆ 累積列表功能
◆ 斷線處理功能
◆ 報表拷貝功能
◆ 報警列表功能
◆ 超長歷史記錄
主要參數：
◆ 輸入信號：最多16通道萬 能信號輸入，4通道電流輸入，通道間隔離電
壓大于250VAC，通道和地之間隔離電壓大于500VAC，全隔離型
◆ 靜電放電抗擾度：3級；電快速瞬變脈沖群抗擾度：3級；浪涌（沖擊）
抗擾度：3級
◆ 信號類型：標準信號：(0~10)mA、(4~20)mA、(0~5)V、(1~5)V、
(-10~10)V；毫伏信號：(0~20)mV、(0~100)mV；熱電偶：B、E、J、
K、S、T、WRe5-26、R、N；熱電阻信號：Pt100、Cu50、JPt100；自
定義信號類型
◆ 模擬量輸出：4路模擬量變送器或者控制輸出
◆ 記錄間隔：用戶自定義；如將記錄間隔設置成1秒鐘，則12通道可
記錄最短時間為12天
◆ 采樣周期：1秒
◆ 精度等級：0.2級
◆ 存儲容量：內部Flash存儲器容量32MB
◆ 存儲方式：文件式存儲方式，更改記錄間隔不會改變歷史記錄
◆ 配 電：額定電壓24VDC，最 大電流100mA，隔離型限流輸出
◆ 報警輸出：最多6通道，250VAC 3A 繼電器常開觸點
◆ 通訊接口：RS-232C和隔離型RS-485接口，通訊波特率為1200、
9600、19200、57600、115200bps可選
◆ 供 電：交流：220VAC±10%; 頻率范圍：50Hz±5%；最 大功
耗：30VA
◆ 工作條件：工作溫度：(0~50)℃；濕度：(10~85)%（無結露）。
運輸和存儲溫度：(-20~60)℃；濕度：(5~95)%（無結露）

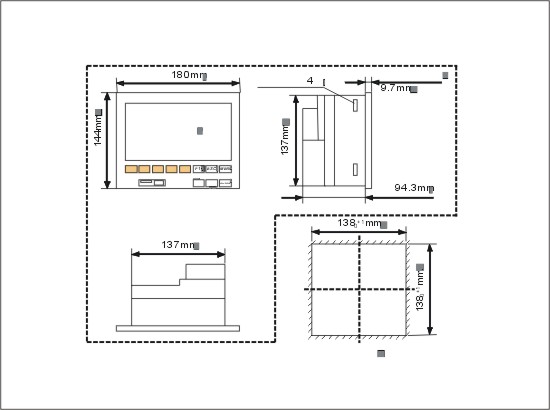

◆ 尺 寸：外形尺寸：180mm×144mm×104mm ; 開孔尺寸：
137 mm×137 mm
技術：

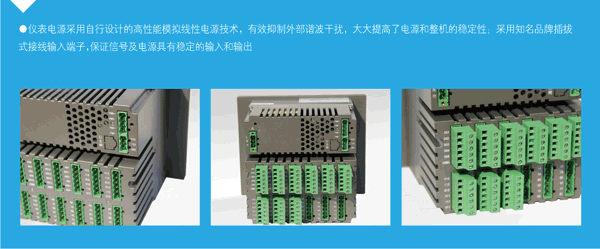

u 優越的電源技術：自行設計的高性能電源技術，有效抑制外部
諧波干擾，大大提高了電源的穩定性
u 卓越的抗干擾性能：模塊化結構設計，信號全隔離技術，群脈
沖、共模干擾、串模干擾、電壓跌落、浪涌等各項指標均通過國 家EMC測試標準
u 可定制的軟件功能：成熟的軟件開發技術，滿足用戶的定制需求
u 人性化的顯示界面：結合用戶使用要求的顯示界面，全中文友好界
面，組態方便，簡中/繁中/英文菜單及界面顯示快速自由切換
u 整體封裝設計：內部結構全接插式設計，無任何裸露電線，保 證內
部電路的穩定運行

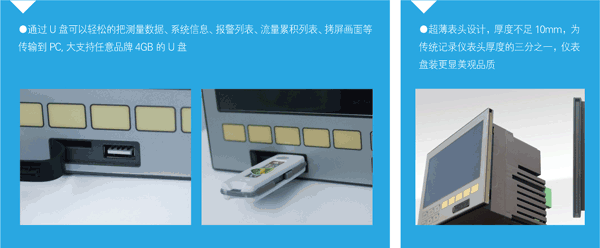

u 成熟的外部數據轉存技術：通過工業級帶USB接口的U盤（可兼容
目前市場各種協議U盤）實現數據的實時和歷史轉存，確保記錄數據的完 整
u 精 確的加工工藝：全自動SMT生產工藝，保 證線路板無虛焊，提高
產品的可 靠性。

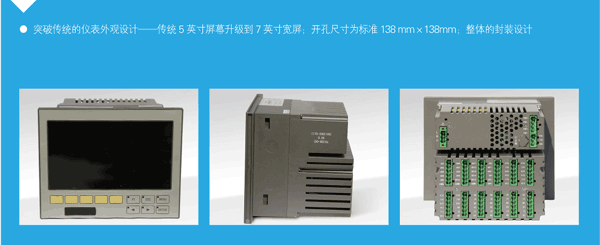

HX-650R彩色7英寸寬屏彩色無紙記錄儀實物圖：
|
