產品概述

概述

DBS208系列壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號?？商娲鷤鹘y(tǒng)的遠傳壓力表，霍爾元件、差動變送器，能與各種型號的動圈式指示儀、數字壓力表、電子電位差計配套使用，也能與各種自動調節系統或計算機系統配套使用。

主要技術指標

·精度等級：0.25級基本誤差±0.25%
·非線性誤差：0.3級≤±0.3%FS
·滯后誤差：≤±0.3%FS
·輸出特性：
①0-10mA輸出，負載電阻0-1.5KΩ
②4-20mA輸出，負載電阻0-600Ω
③恒流輸出內阻大于10MΩ
④二線制4-20mA輸出：標準供電DC24V
技術參數

項 目	內 容
參考精度	±0.2%或0.5%校驗量程,包括線性,遲滯性和重復性影響
穩定性	0.2%FS/年
環境溫度影響（-40至85℃）	總體影響：±(0.3%URL+0.3%校驗量程)/56℃
應用場合	液體、氣體壓力測量
量程	-0.1至40MPa
過壓極限	2倍FS(＜3.5MPa)；2.5倍FS(≥3.5MPa)
過程溫度極限	硅油傳感器：-40至120℃
環境溫度極限	不帶液晶表頭:-40至85℃；帶液晶表頭:-20至60℃
貯存溫度極限	不帶液晶表頭:-46至110℃；帶液晶表頭:-40至70℃
濕度極限	0-100%相對濕度

電氣接口	M20×1.5
過程接口	1/2NPT；M20×1.5可選
電子外殼	低銅合金鋁,符合NEMA4X。噴涂聚氨酯
防護等級	IP65、防塵、防噴水
表蓋O型環	丁腈橡膠

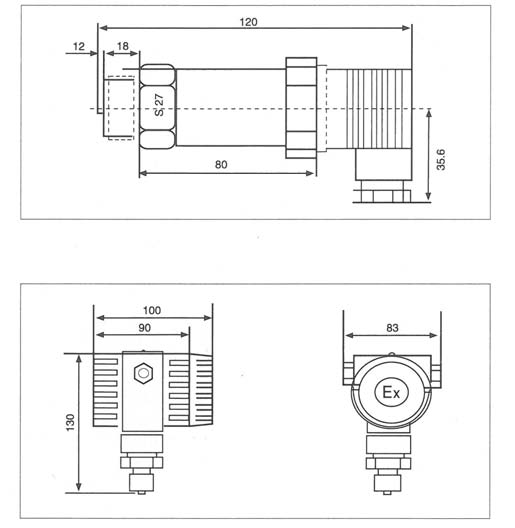

外形尺寸

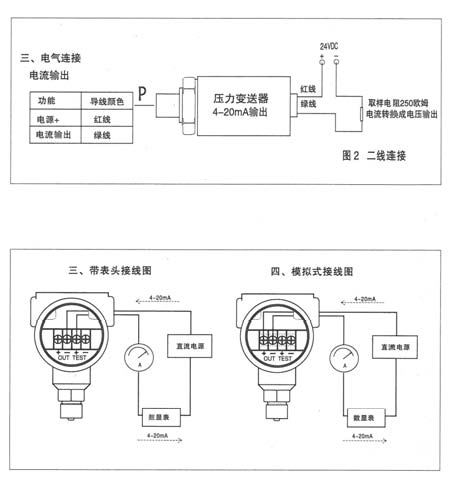

電氣連接圖

型號命名方式

DBS208	擴散硅壓力變送器
	代碼	量程范圍
	A	0-5KPa-20KPa
	B	0-20KPa-70KPa
	C	0-70KPa-350KPa
	D	0-200KPa-700KPa
	E	0-0.7MPa-3.5MPa
	F	0-2.0MPa-7MPa
	G	0-7MPa-35MPa
	H	0-20MPa-100MPa
		代碼	精度等級
		Ⅰ	0.1%
		Ⅱ	0.25%
		Ⅲ	0.5%
			代碼	輸出代號
			E	4-20mADC二線
			K	0-10mA
			M	用戶約定
				代碼	壓力連接
				R	標準型(M20×1.5)
				P	齊平膜
				O	按用戶尺寸加工
					代碼	選項
					i	本安型iaⅡCT6
					d	隔爆型dⅡBT4
					T	船用型
					M1	線性指示表
					M2	LED數字顯示表
					LCD	LED顯示表
					Z	阻尼調整
					Q	遷移
					A	絕壓測量
					F	負壓測量
					C	選用陶瓷傳感器（帶＊量程無）
					S	散熱器及過程連接件
					Y	用戶約定
