產品概述

DBS208W衛生型(齊平膜)壓力變送器是在DBS208和DBS316壓力變送器原型基礎上，加裝焊接密封隔離膜片結構而形成的。它的焊接密封隔離膜片裝置具有多種不同過程連接結構形式，特別適用于高溫、高粘度、結晶狀介質及易堵塞場合的壓力測量，也適用于衛生、醫藥場合的壓力測量。

典型應用：

食品、飲料、醫藥衛生、造紙等衛生工業領域

技術性能：

清潔平面型隔離膜片，符合國際3A衛生標

采用陶瓷電容壓力傳感器或擴散硅壓力傳感器

量程：0-4KPa~35MPa

電源：15-36VDC

溫度漂移:0.02%FS/°C

精度:0.25%

外殼防護:IP65

電氣連接:電纜式\霍斯曼接頭\2088殼體\防水盒式可選

溫度：電子線路板工作在 -40～85℃；敏感元件工作在 -40～104℃；儲存溫度 -40～85℃；帶數字顯示 -25～65℃（正常運行）；-40～85℃（無損壞）；

相對濕度：0～95%

穩定性:最大量程范圍的±0.25%/6個月

振動影響：在任意軸向上，頻率為200Hz，誤差為最大量程范圍的±0.05%／g

負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。

安裝位置影響：最大可產生不大于0.25kPa的零位誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影響。

產品選型

DBS208W口口E口A口C口D口F口S口衛生型（齊平膜）壓力變送器
	口	量程（注明壓力量程范圍）
		G、表壓 A、絕對壓力 B、密封壓力 C負壓
		口	膜片材料（常溫型≤70℃，高溫型≤130℃）
			K、擴散硅（默認） T、陶瓷壓阻 P、陶瓷電容
			E口	輸出信號
				1、(0～5)VDC 2、二線制(4～20)mA(默認) 3、(0～10)mA 4、智能式4～20mADC二線制＋現場總線HART協議 5、用戶約定
				A口	精度
					1、0.1 2、0.25 3、0.5
					C口	過程連接方式
						1、外螺紋M20×1.5 2、外螺紋G1/2 3、 M27×2（齊平膜標準接口) 4、卡箍連接（注明卡箍尺寸） 5、法蘭 6、其它注明
						D口	顯示方式
							1、無顯示（默認） 2、0～100%線性指示 3、LCD數字顯示(液晶) 4、LCD數字0～100%顯示（液晶） 5、LED數碼管顯示
							F口	防爆等級
								1、標準型、不防爆（默認） 2、本安型（EXiaIICT4） 3、隔爆型（EXdIIBT4）
								S口	外形
									1、電纜式； 2、霍斯曼接口 3、2088外形 4、防水盒5、用戶約定

說明：1）若測量壓力有過載，請給出過載壓力值。

2）被測介質溫度持續高達130℃或低于－20℃，建議用溫度隔離器或毛細管結構，以保證傳感器不受損壞

法蘭結構尺寸

公稱直徑DN	法蘭外徑D	螺栓孔中心圓直徑K	螺栓孔徑L	密封面直徑d	法蘭厚度C
50	165	125	4-Φ18	99	20
80	200	160	8-Φ18	132	24

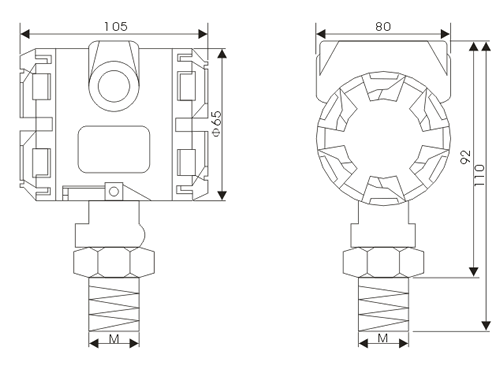

外形結構（如下圖）
