校驗儀輸出的標準電流和電壓信號，主要是為了對現場的變送器進行校準和檢查，它還有可模擬變送器的輸出功能，提供24V回路電源并同時測量電流。VC15的工作原理如圖13所示。
① 電壓輸出的工作原理
用于電壓輸出時，可通過面板的“INPUT／OUTPUT”和“V／mA”鍵使微處理器控制開關S1閉合，此時儀表V端與COM端的輸出電壓
通過面板設定的輸出值使微處理器用0?220改變D值，可使輸出電壓變化范圍為0?11V。

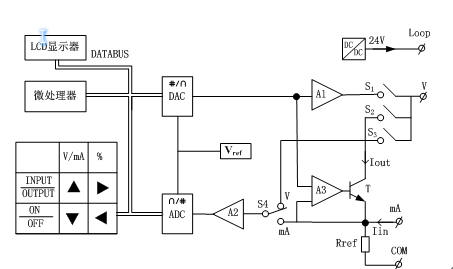

圖13 VC15工作原理方框圖
② 測量電壓的工作原理
用于電壓測量時，通過面板的“INTPUT／OUTPUT”和“V/mA”鍵使微處理器控制開關 S3閉合，S4打向V端，輸入信號由V端和COM端輸入，此時ADC轉換數值
合理選擇A2，使輸入V=0～11V時，D=0～220變化。
③ 電流輸出和模擬變送器輸出的工作原理
用于電流輸出時，可通過面板的“V／mA”鍵使微處理器控制開關S2閉合，此時在儀表“LOOP”端與“V”接一個負載電阻（最大可達成1KΩ），流過三極管T的電流
微處理器按操作者要求可用0?220改變D值，使輸出電流變化范圍為0?22mA。
按“％”鍵可使微處理器將輸出值按4?20mA量程計算后送LCD顯示相應的百分比。
用于模擬變送器輸出時，在電流輸出方式下，如果不使用機內24V電源，而從V端和COM端加一個5?28V的電壓，便可模擬變送器輸出，其工作原理與電流輸出一樣。
④ 測量電流的工作原理
用于電流測量時，通過面板“V／mA”鍵使微處理器控制開關S4打向“mA”端，輸入信號由mA端和COM端輸入，此時ADC轉換數值
合理選擇 A2 使 Iin=0?22mA 時D=0～220變化。
當按“％”鍵使微處理器將輸入值按4～20mA量程計算后，送LCD顯示相應的百分比。
如果在電流測量方式下，在儀表的“LOOP”端與“mA”端接一個可變的電流源，校驗儀在提供給外部儀表24V電壓的同吋測量外部的電流，該功能用來對兩線制變送器校驗是非常方便的。
